Sferax precisionskulbussningar

Precisionskulbussningar från Sferax är framtagna för att klara höga hastigheter med kraftiga accelerationer och retardationer, 100 m/s². Max hastighet är 5,0 m/s.

Maximal noggrannhet och låg friktion

SFERAX kulbussningar är konstruerade för att ge maximal bärförmåga och noggrannhet under varierande driftsbetingelser. Kulbussningarna är styva och friktionen låg. Detta ger en lugn gång utan "slip-stick-rörelser" (byrålådseffekt). De tål höga hastigheter med kraftiga accelerationer och retardationer, 100 m/s². Max hastighet är 5,0 m/s.

Kulbussningarna finns i 2 st grundutföranden: öppna och slutna. Till detta kommer varianter som Compact, som har samma innermått men lite mindre yttermått, LR som kombinerar linjär rörelse med roterande när det gäller låga varvtal. Vid högre varvtal eller höga belastningar rekommenderas typ BIMO som är en standardkulbussning med nållager utanpå. Temperaturområde -30 till +80ºC som standard. På förfrågan upp till +200ºC. Sferax kulbussningar finns i fyra toleransgrader (kvaliteter).

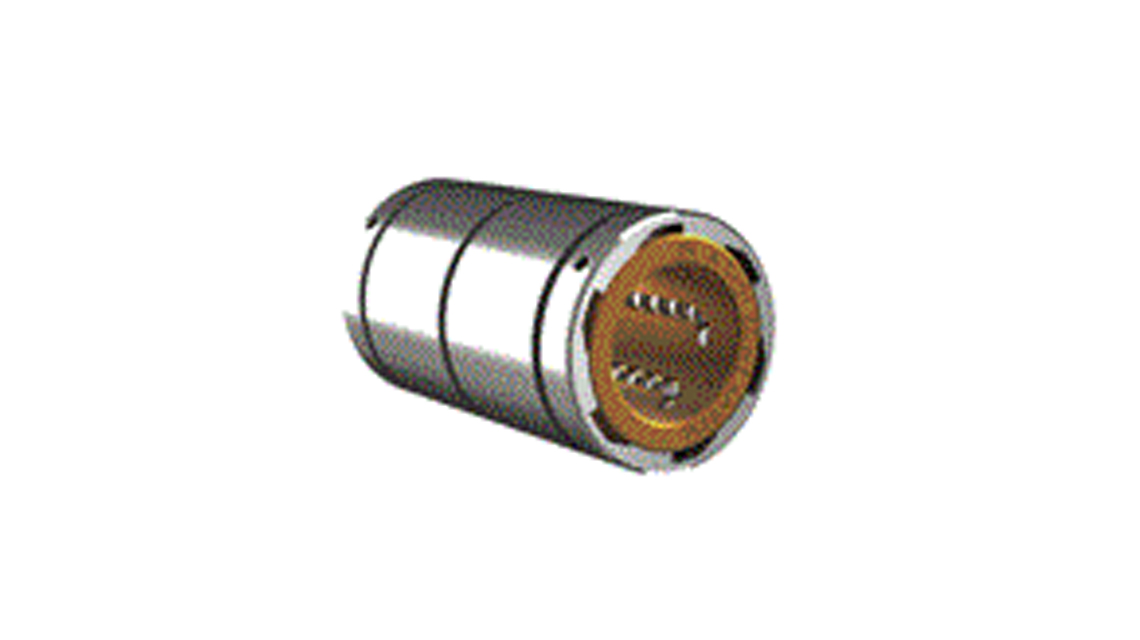

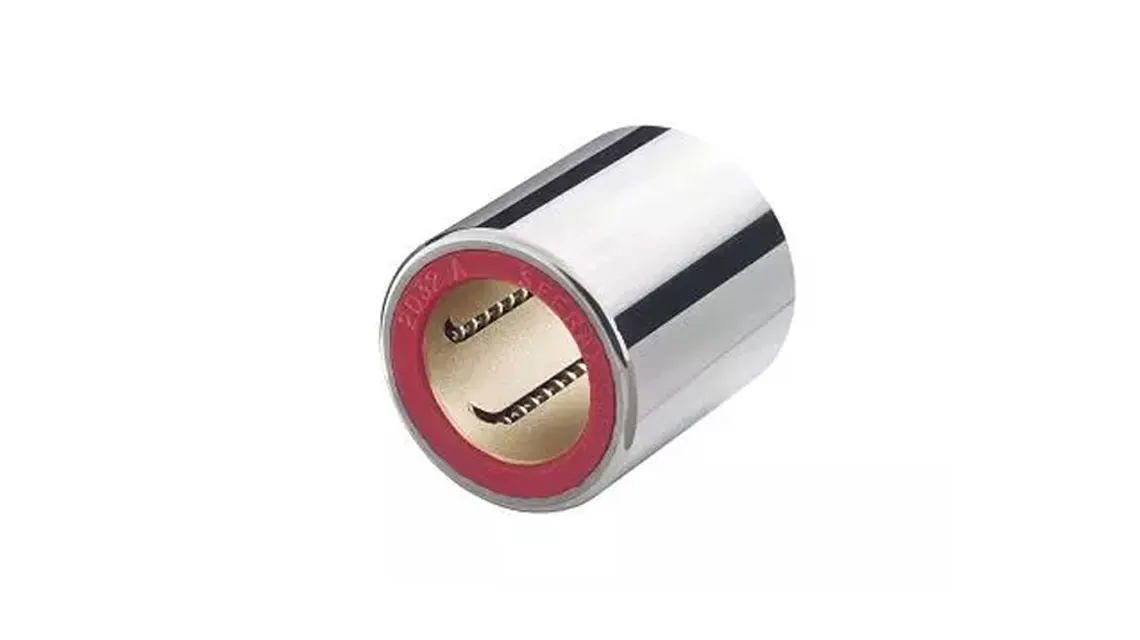

Kulbussningen har en yttre hylsa som är tillverkad av härdat kullagerstål, invändigt slipad och läppad (kulbussningar i toleransgrad B är endast slipade). Sferax kulbussningen har alltid sex kulrader i slutet utförande. Kulhållaren är tillverkad av mässing och har precisionsfrästa kulbanor. Kulbussningarna kan levereras med spår för spårring i mantelhylsan.

Kulbussningarna finns även utförda i tumdimensioner.
Till detta kommer lagerhus, axelunderstöd, härdade axlar och bordrörelseelement, allt för att få en linjär rörelse som är praktiskt taget underhållsfri och som ger mycket hög precision under lång tid.

Toleransgrader kulbussningar

B = god precision
A = mycket god precision
XA = hög precision
ZA = mycket hög precision

  • Högprecisionskulbussningar
  • Precisionsslipade axlar
  • Kulbussnings bord
  • Axelbockar
  • Kulbussningshus
  • Axelunderstöd
