Snäckväxlar Framo

Compacta snäckväxel

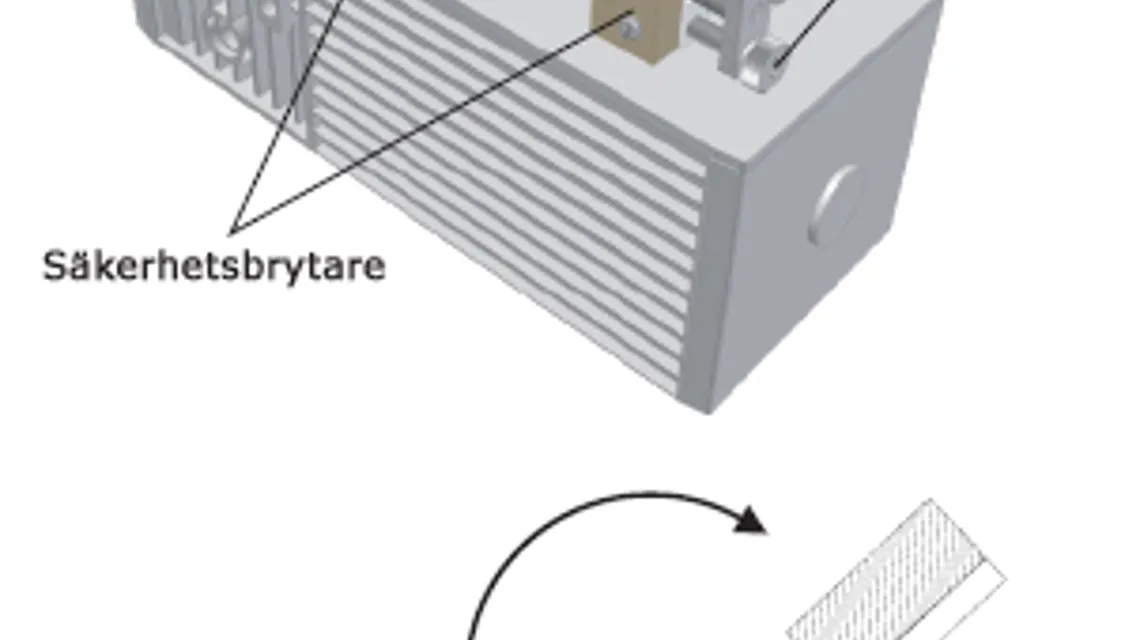

Framos växlar är byggda i modulsystem av pressgjuten aluminium. De är försedda med ändlägesinställning som bryter strömmen eller ger signal när inställt antal varv har uppnåtts. Inställningsmekanismen är inbyggd i växeln och kan ställas om utan att anslutningsboxen öppnas. Växeln är mycket kompakt då utväxlingen sker med kombination av kugg- och snäckväxel. Detta medför att man får ett stort varvtalsområde.

  • snäckväxlar med inbyggda/justerbara ändlägesbrytare
  • perfekta för fram- och tillbakarörelse, inga externa givare behövs
  • låg vikt tack vare hus i aluminium och kompakt motor
  • mycket kompakt och snygg design
  • mängder av optioner t.ex. slirkoppling, pulsgivare, IP65 mm
  • låg ljudnivå



Compacta snäckväxelmotor

Typ MR6  Typ MS12
Utgående vridmoment från 10 till 60 Nm
Utgående varvtal från 2,9 till 100 r/m
Hålaxel Ø 20 mm
Vikt 5 kg
Utgående vridmoment från 12 till 142 Nm
Utgående varvtal från 3 till 193 r/m
Hålaxel Ø 30 mm
Vikt 7 kg
Typ MR30 Typ AG60
Utgående vridmoment från 60 till 300 Nm
Utgående varvtal från 2,6 till 123 r/m
Hålaxel Ø 30 mm
Vikt 12 kg
Utgående vridmoment från 60 till 600 Nm
Utgående varvtal från 0,9 till 124 r/m
Hålaxel Ø 40 mm
Vikt 19 kg
