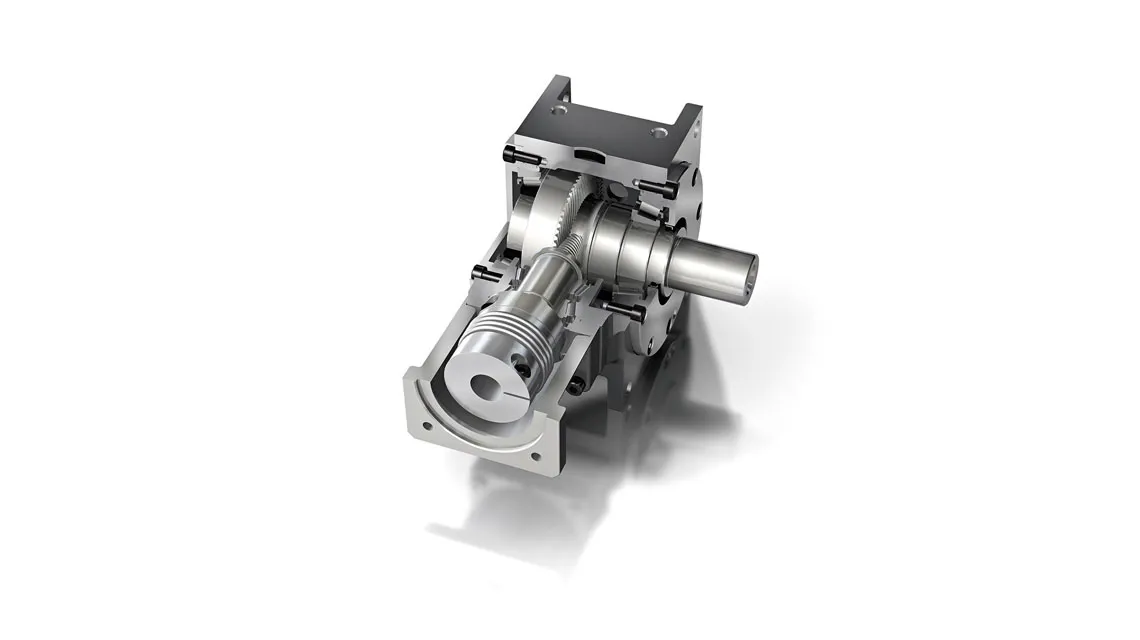

DynaGear
Välj mellan flertalet olika Vinkelväxlar från Nidec-Graessner.
Permanentsmord och underhållsfri växel
- Enstegsväxel med utväxlingar 3:1 till 15:1
- Växeln är permanentsmord och underhållsfri
- Hus i aluminium
- Verkningsgrad 96 %
- Koniska rullager
- Passar till samtliga på marknaden kända servomotorer
- Anpassningsbar fläns och koppling
- Vridstyv koppling
- Kuggspel i två olika klasser
- < 2-5 bågminuter
- Kapslingsklass IP64
| DynaGear | Enhet | Utväxling | D55 | D75 | D90 | D115 | D140 | D190 |
|---|---|---|---|---|---|---|---|---|
| Nödbroms moment, T2NOT | Nm | i = 3-10 i = 12/15 |
70 50 |
140 100 |
280 190 |
520 360 |
1440 1020 |
2880 2040 |
| Max acc. moment, T2B | Nm | i = 3-10 i = 12/15 |
53 38 |
105 75 |
210 143 |
390 270 |
1080 765 |
2160 1530 |
| Märkmoment, T2N | Nm | i = 3-10 i = 12/15 |
35 25 |
70 50 |
140 95 |
260 180 |
720 510 |
1440 1020 |
| Max ing. varvtal, n1max | rpm | 8000 | 8000 | 7000 | 6000 | 5000 | 4500 | |
| Nominellt ing. varvtal, n1N | rpm | 6000 | 6000 | 5000 | 4000 | 3000 | 2500 |
Produktblad:
Kontakta EIE Maskin AB för mer information:
