Uhing Easy lock

Uhing easylock®

Ett effektivt klämsystem för rullar, spolar och statiska applikationer

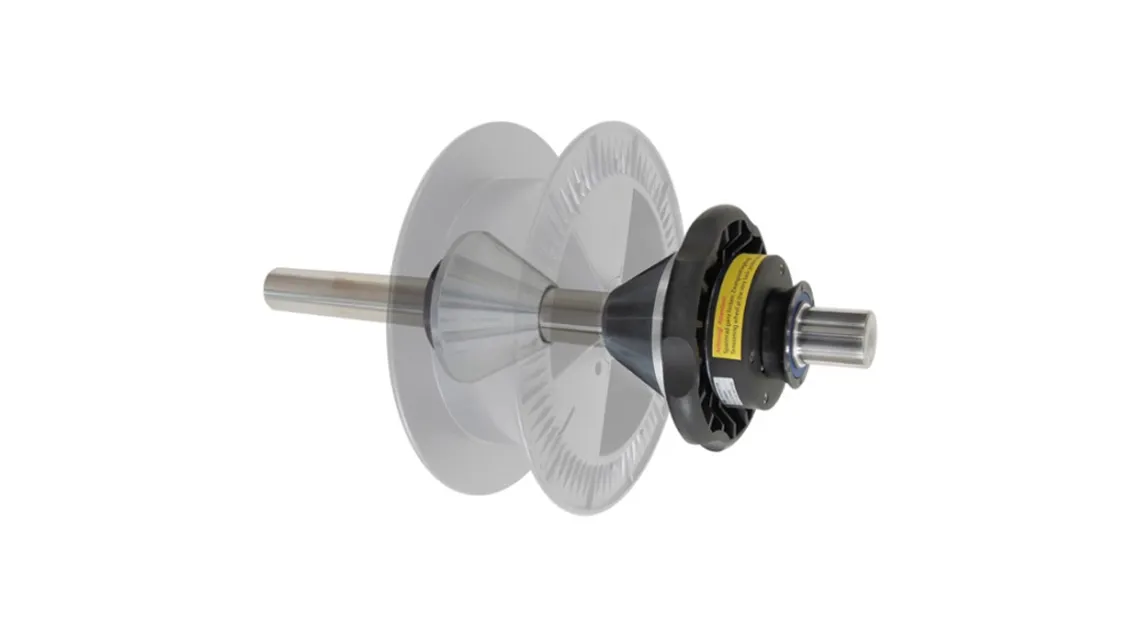

Uhing-easylock® – snabbspännsystem för rullar och spolar

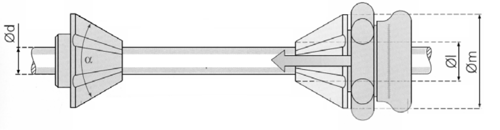

I spännkronan finns en klämring, som vid påverkan av axiell kraft klämmer fast kronan mot den släta axeln. Ju större spännkraft desto fastare sitter kronan. Levereras i sju storlekar för axlar i 5 mm intervall från Ø 10 mm till Ø 40 mm och med spännkrafter från 400N till 5 000N.



Egenskaper – Uhing-easylock®:

  • Kort rullväxeltid
  • Enkel anpassning till hylsa
  • Inga verktyg behövs
  • Enhandsfattning
  • Hög spännkraft på slät axel
  • Även vid driven "pay-off" axel
  • Oberoende av varvtalsriktning
  • Kompakt symmetrisk design
  • Underhållsfri
  • Flexibel inspänningslängd
  • Flexibel spännkraft
  • Flexibel för olika axeldiametrar
  • Fast kona
  • Spännelement
  • Utbytbar kona



Type designation Shaft Ø [mm] Holding force [N]
EL III-10 10 400
EL III-12 12 500
EL III-15 15 700
EL III-16 16 800
EL III-20 20 1000
EL III-22 22 1000
EL III-25 25 1800
EL III-30 30 2800
EL III-35 35 4000
EL III-40 40 5000



Broschyr Uhing-easylock®:
