UHING® Linear Drive Nut (RS) rullningsmutter

Rullningsmutter typ RS

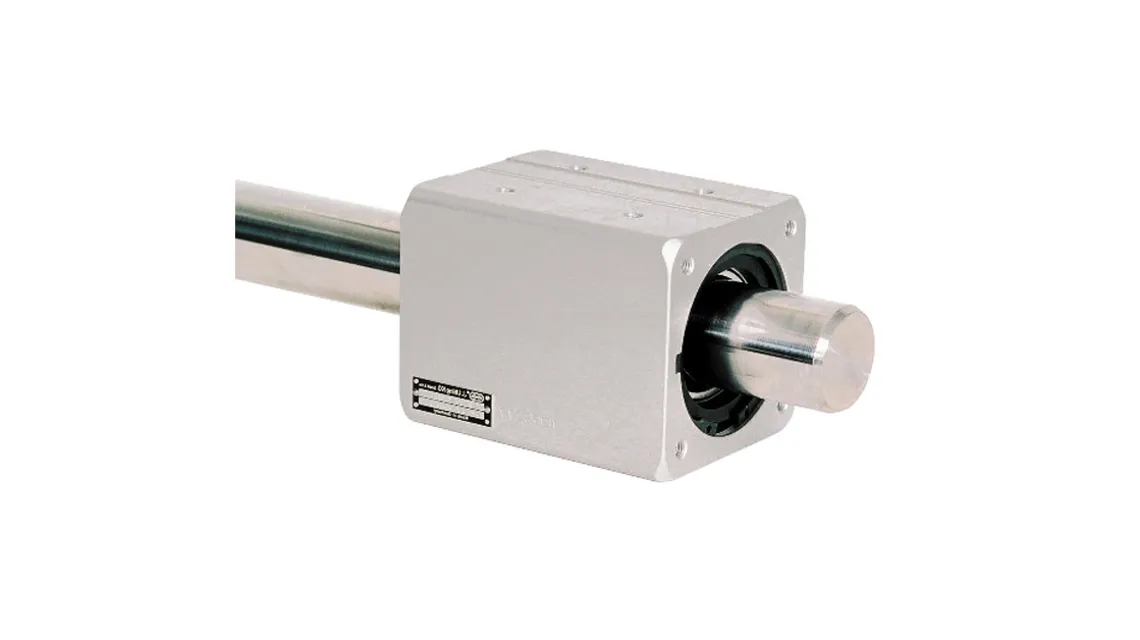

Rullningsmuttern typ RS från Uhing är ett modernt alternativ till kedjor, kulskruvar etc.

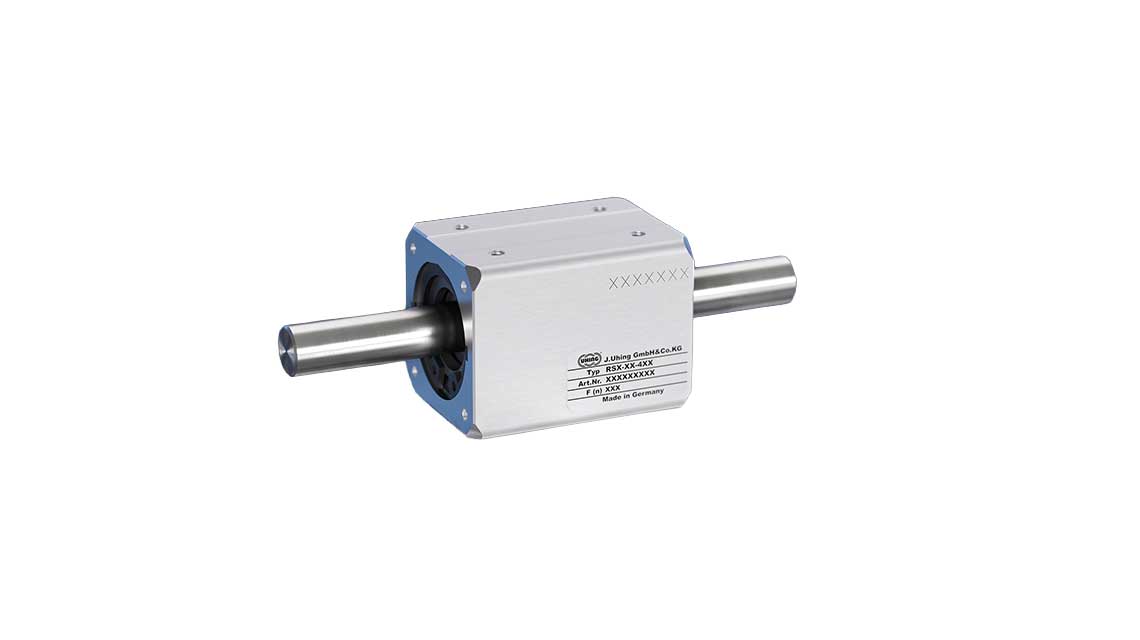

UHING® Linear Drive Nut (RS)

Rullningsmuttern UHING® Linear Drive Nut (RS) är en enhet som omvandlar rotation av en slät axel till linjär rörelse. I motsats till modellen RG är rullringarna på RS inte svängbara, utan man har en fixerad stigning och hastigheten är beroende av axelvarvtalet. Stigningen kan anpassas efter era önskemål. Ändring av rörelseriktningen sker genom ändring av axelns rotationsriktning.



Rullningsmuttern – ett modernt alternativ

UHING® Linear Drive Nut (RS) är ett modernt alternativ till kedjor, gängade stänger, kulskruvar och hydrauliska- eller pneumatiska cylindrar.



Användningsområden för UHING® Linear Drive Nut (RS):

  • kraftöverföring
  • hanteringsteknik
  • transportsystem
  • mätmaskiner.



Egenskaper för UHING® Linear Drive Nut (RS):

  • glappfri
  • tyst
  • hög verkningsgrad
  • lämplig för matning och styrning
  • vid frikoppling lätt förskjutbar på axeln
  • kompakt konstruktion
  • säkerhet genom slirning vid överlast
  • vibrationssäker
  • ökad skjutkraft genom tandemkoppling
  • kan levereras med olika stigningar
  • höger och vänsterstigning på samma axel
  • goda tätningsmöjligheter mot damm och fukt
  • livsmedelsutförande enligt FDA
  • omfångsrikt standardprogram
  • kan levereras med olika stigningar.

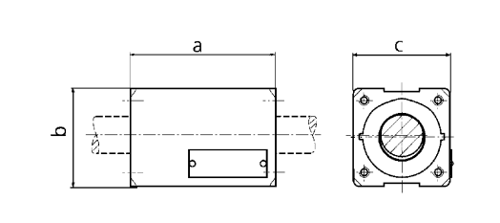

Storlekar F max N Max kg a b c
RS3-10-4 100 0,14 47 35 35
RS4-10-4* 200 0,18 55 35 35
RS4-15-4 260 0,23 62 40 40
RS4-20-4 420 0,55 83 52 52
RS4-25-4 600 0,70 85 60 60
RS4-35-4 900 1,55 105 80 80
RS4-50-3* 1300 2,70 120 100 100
RS4-60-3* 2000 4,20 130 120 120

* På beställning
