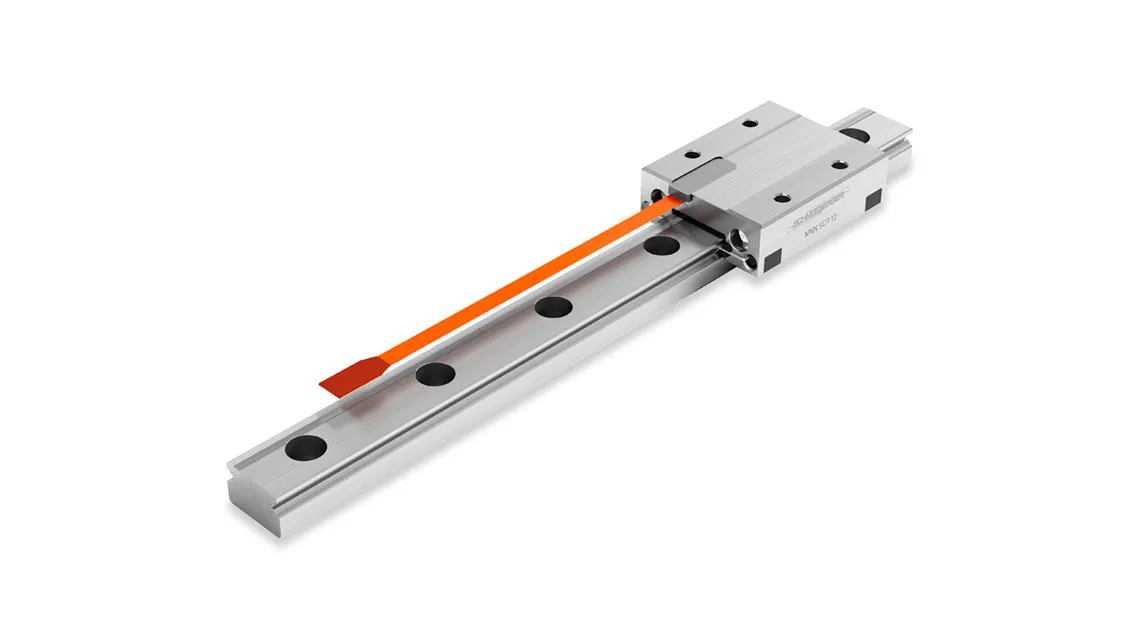

MINISCALE PLUS | Analog eller digital

Mätsystem med inbyggd skala

Mätningen utförs med en skala som är inbyggd i rälsytan med en delningsperiod på 100 μm. Två lysdioder belyser denna strukturerade yta och skapar ljusa och mörka fält. Sensorn detekterar dessa optiska signaler och omvandlar dem till elektriska signaler, som sedan bearbetas i gränssnittsmodulen.



Fördelar med mätsystemet MINISCALE PLUS

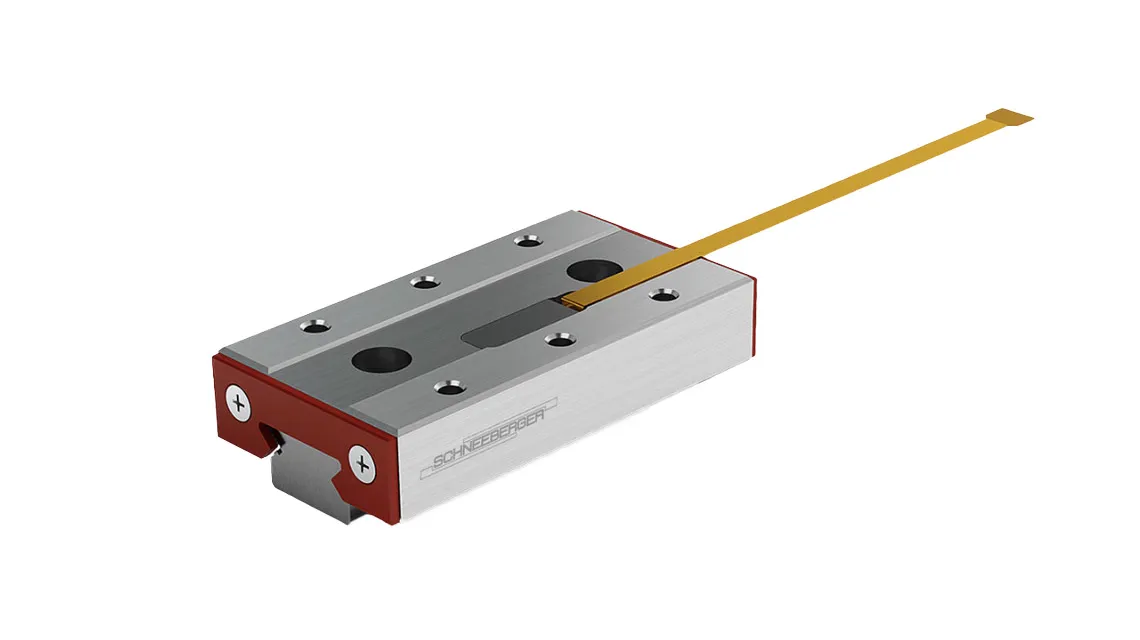

MINISCALE PLUS har fördelen att mätsensorn är direkt integrerad i vagnen, vilket eliminerar behovet av ytterligare installationsutrymme. Det krävs inget separat längdmätningssystem, vilket minskar konstruktionsarbetet avsevärt. Dessutom är det onödigt att justera positionsmätningssystemet, eftersom systemet fungerar som en Plug and Play-lösning.

Gränssnittsmodulen krävs för att omvandla de råsignaler som sensorn ger till standardiserade utsignaler. Både analoga och digitala gränssnittsmoduler finns tillgängliga i fyra olika utföranden.
