Högkvalitativa positioneringsbord
Vi är återförsäljare av positioneringsbord från vår leverantör Schneeberger. Välj mellan modell NH och NFM.
Positioneringsbord NH:
Det enkelaxliga positioneringsbordet av typ NH är utrustat med SCHNEEBERGERs längsgående styrskenor av typ R2-RF. Manuell slagjustering sker med hjälp av en mikrometer, där den övre delen hålls i läge av en fjäder mot mikrometern. Avläsningsnoggrannheten på mikrometern är 0,01 mm. NH-positioneringsborden består av fyrkantiga topp- och bottendelar. Detta möjliggör enkel montering som ett 2-axligt bord. De linjära bordsdelarna är tillverkade av aluminium. Typ NH kan ställas upp både horisontellt och vertikalt.
Enkelaxliga manuellt drivna steg med SCHNEEBERGER MINIRAIL – styrskenor. Manuell positionering med hjälp av en precisionsspindel, med glappfri mutter och raderad trumma, som kan ställas in på nollposition. Avläsningsnoggrannhet 0,01 mm, slaglängder från 25 mm till 150 mm.

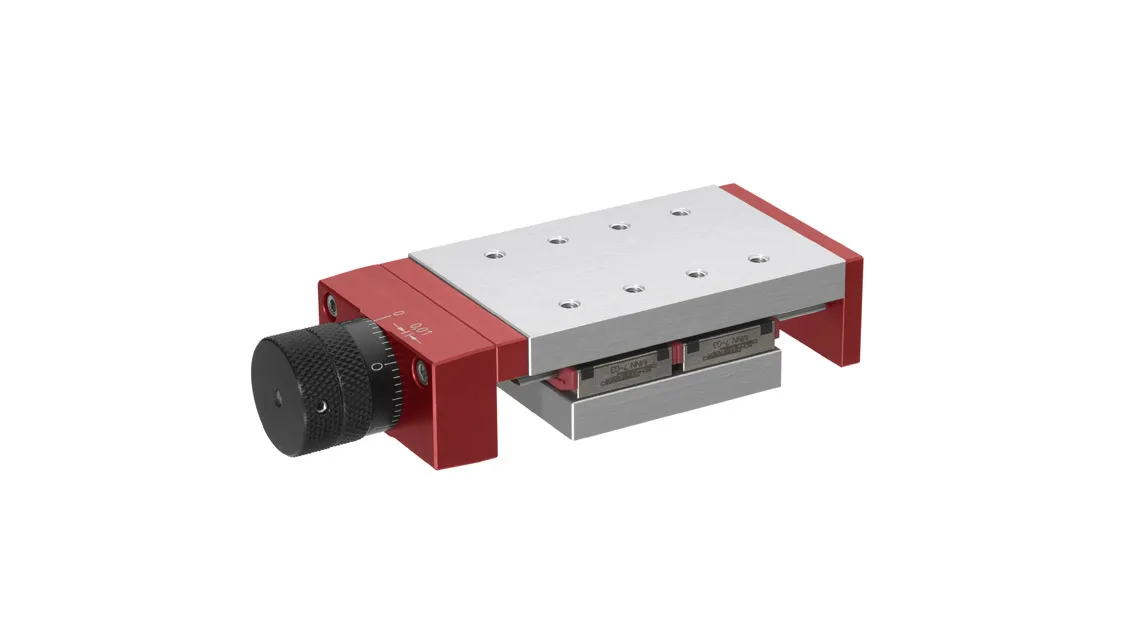

Positioneringsbord NFM:
NFM är ett modulärt system med alternativ för bordsbas och topplatta, för att ge slaglängder mellan 25 och 150 mm. Bordets delar är tillverkade i anodiserat aluminium,
MINIRAIL linjära styrskenor och ledskruv i korrosionsbeständigt stål. Scenen kan integreras i valfritt plan.
Specialstorlekar och/eller speciella fästhål kan fås på begäran. Valfri fastspänningsanordning på sidan eller direkt på ledarskruven (L-måttet ökas med 7 mm). Spännanordningen kan monteras på båda sidor av scenen (storlek 7 utan handvev).
