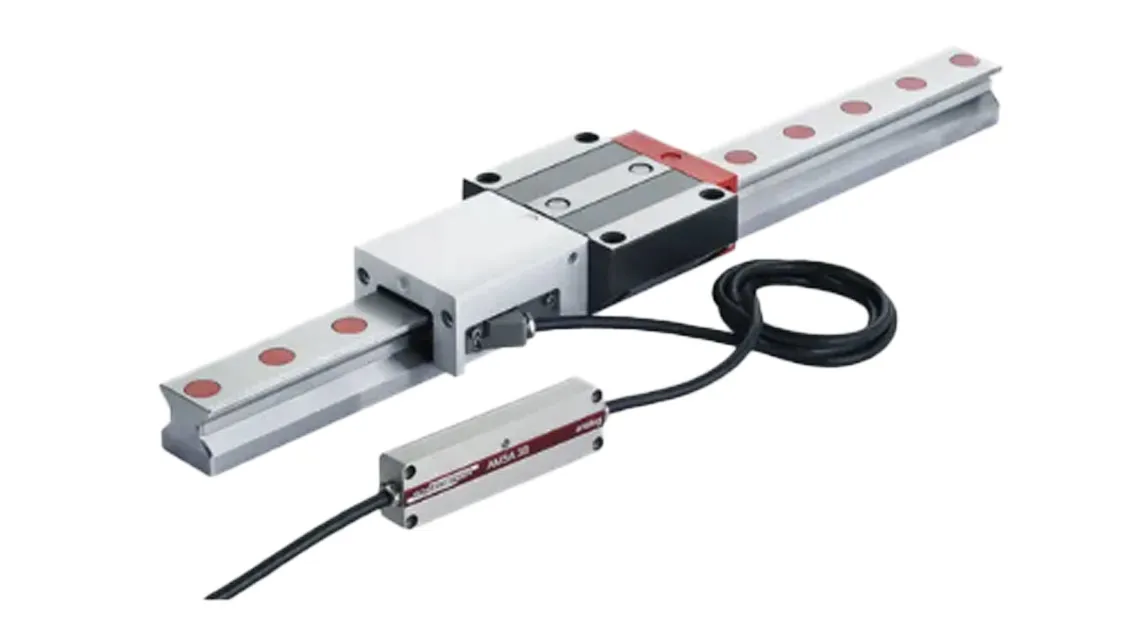

AMSA 3B | Analog för rullstyrning

Integrerat mätsystem för avståndsmätning

Schneeberger AMSA 3B MONORAIL är ett integrerat mätsystem för avståndsmätning för användning på alla skyddade verktygsmaskinaxlar med höga krav på systemets precision. AMSA 3B är mekaniskt baserad på SCHNEEBERGERs MR MONORAIL rullstyrning med längder upp till 6 meter. Integrationen av mätsystemet gör det möjligt att sätta ihop mycket kompakta axlar.

Ett analogt 1Vss-gränssnitt (200 μm signalperiod), med olika kabellängder, finns tillgängligt som gränssnitt till styrsystemet. I kombination med SCHNEEBERGER:s SMEa-interpolationselektronik kan mycket högupplösta och snabba digitala signaler tillhandahållas. Referensmärken kan ställas in med 50 mm intervall eller avståndskodas.

Olika alternativ för vagnssmörjning och tätning möjliggör bästa möjliga anpassning till applikationskraven. Det lätt utbytbara läshuvudet är identiskt för alla storlekar. Följ nedanstående länkar för att läsa mer om specifika dimensioner och dess kapacitet:



Dimensioner och kapacitet:

• AMSA 3B 25 analog with rollers
• AMSA 3B 30 analog with rollers

• AMSA 3B 35 analog with rollers

• AMSA 3B 45 analog with rollers

• AMSA 3B 55 analog with rollers

• AMSA 3B 65 analog with rollers



Produktkataloger | Schneeberger:

• AMSA / AMSD 3B
• AMSA 4B
• AMSABS 3B
• AMSABS 3L
• AMSABS 4B
• Applikationskatalog AMS
• Miniscale Plus
• MINISLIDE MSQscale



Välkommen att kontakta oss för mer information:

• Tel: +46 8 727 88 00
• E-mail: info@eiemaskin.se
