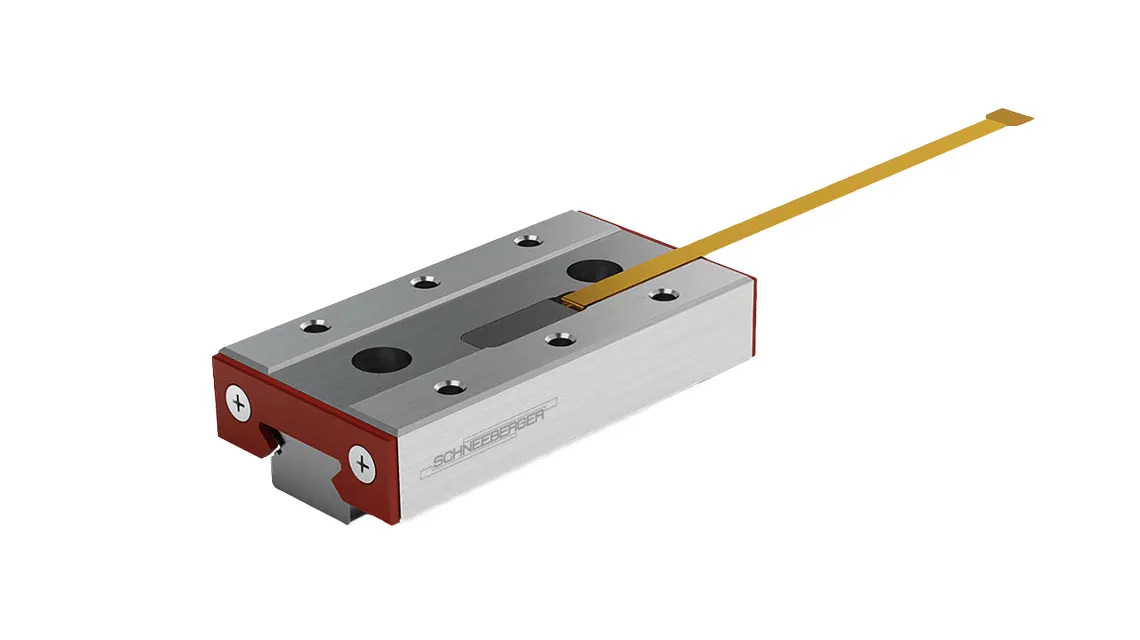

MINISLIDE MSQscale | Mätsystem

Mikrofriktionellt bord

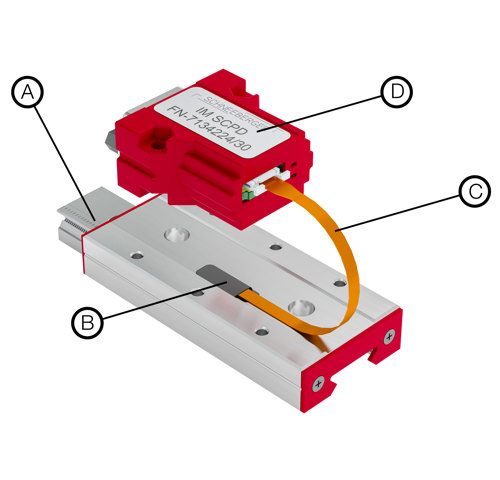

MSQscale är ett optiskt, inkrementellt mätsystem som består av MINISLIDE MSQ guidesystem och följande komponenter:



  • A: En dimensionsskala på styrskenan
  • B:  Optisk sensor integrerad i vagnen
  • C:  Flexibelt tryck (får inte utsättas för dynamiska belastningar)
  • D: Gränssnittsmodul



Den högprecisionsdimensionella skalan är en del av den härdade styrbanans yta. Sensorn registrerar de optiska signalerna och levererar råsignalerna. Dessa produceras i gränssnittsmodulen i antingen analogt eller digitalt format och kan bearbetas av kunden.

De material som används gör dem lämpliga för en mängd olika tillämpningar, gäller även vid höga temperaturer eller i ultrahögt vakuum.



Olika varianter av MINISLIDE MSQscale:

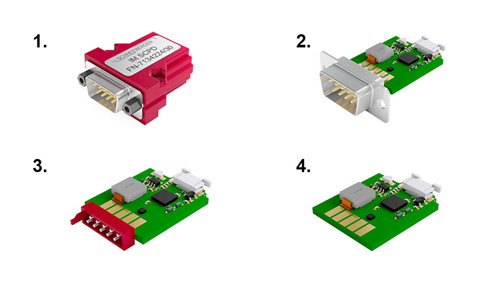

Det finns fyra olika varianter av integreringsmoduler/gränssnittsmoduler för MINISLIDE MSQ:



  • 1: With housing, with D-Sub 9 connector
  • 2: Without housing, with D-Sub 9 connector
  • 3: Without housing, with Micro Match connector
  • 4: Without housing, without connector, with soldered connections
